Провод кабель шнур акустический ШВПМ 0,20 мм кв. 5м

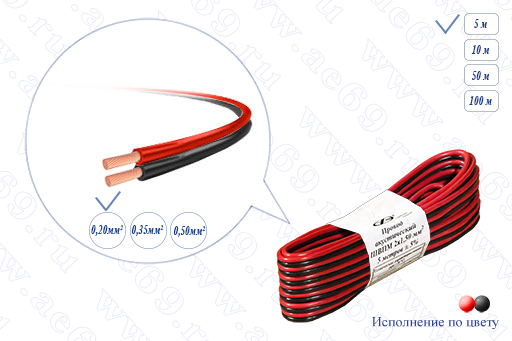

Провод акустический ШВПМ 2*0,20 мм кв.( 5 метров, красный+чёрный)c

Провод акустический ШВПМ 2х0,20 мм кв. (метр., красный+чёрный) предназначен для присоединения радио-, видео приёмников, усилителей и динамиков к звуковоспроизводящей аппаратуре, а также для подключения автотракторного электро и радиооборудования и приборов на напряжение до 48В переменного тока частотой до 20 кГц или на напряжение 60В постоянного тока в условиях подвижной прокладки. Рабочая температура от -40 до +70°С. Устойчив к воздействию повышенной влажности воздуха до 98% при температуре до 35°С. Срок службы до 15 лет. Провод не распространяет горение при одиночной прокладке. Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4 (ПРГО О1, ПО 8, ПКА 2, ПТПМ 5, ПД 4). Конструкция: шнур с медными многопроволочными жилами, с изоляцией из поливинилхлоридного пластиката (ПВХ). Соединительная перемычка обеспечивает разделение жил без повреждения изоляции и оголения жил. Поверхность изоляции жил имеет различный цвет: красный - черный. Условия монтажа: минимальная температура прокладки - минус 15°С, минимальный радиус изгиба - 10 наружных диаметров. Форма поставки в виде скрутки одного сечения и длины (погрешность нарезки не более +/- 5%) - 5м, указанного цвета.
P.S. Максимально допустимый ток указан информативно, учитывая рекомендации по ОСТ 37.003.052-81 "Провода автотракторные низкого напряжения. Выбор сечения по допускаемым токовым нагрузкам и падению напряжения". Для более точных расчётов необходимо учитывать конструктив конечного изделия, длину провода, количество проводов в жгуте и прочие условия и факторы.
Фактический срок службы провода не ограничивается сроком, указанным в соответствующем ТУ, а определяется условиями эксплуатации и техническим состоянием провода.
#10.2022г.
Код 3224
Артикул
ШВПМ 2*0,20*5

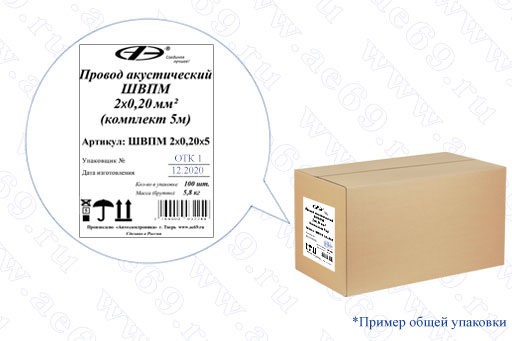

Упаковка 100 шт
Производитель (ТМ)
Автоэлектроника, г.Тверь
Базовая цена, руб/шт 74,50
Опт. цена, руб/шт
63,50
Кр.опт. цена, руб/шт Звоните, обсудим...
Наличие Да
Дополнительная информация
Общие характеристики
Больше информации http://www.ae69.ru/front/articles.php?by_folder=1&folder_id=23&unroll=-
Провода
Марка провода ШВПМ
Номинальное сечение провода (мм кв.) 0,20мм кв.
Сечение провода приведённое к (№ AWG, примерно) 24AWG (0,21мм кв.)
Материал провода медь, изоляция ПВХ+ перемычка из ПВХ
Класс гибкости провода (от 1 до 6-го, max) 5
Номинальный диаметр проволоки, не более (мм) 0,20мм
Количество проволок в жиле (шт) 7шт
Количество жил (шт) 2
Внешний диаметр жилы провода с изоляцией, не более (мм) 3,7х1,8мм
Минимальный радиус изгиба проводов, не менее (КхДпр) 10хДпр(10-ть наружных диаметров провода)
Длина провода (м, погрешность нарезки, не более +/- 5%)
Доступные цвета красный+чёрный
Номинальное напряжение, до (В) 48В
Максимальный ток (А)
Электрическое сопротивление токопроводящей жилы при 20°С, не более (Ом/1000м) 89,1Ом/1000м
Температура эксплуатации (°С) от -40 до +70гр.С
Климатическое исполнение "УХЛ" (для районов с умеренным и холодным климатом)
ГОСТ, ТУ ТУ 3578-005-39793330-2010
Срок службы провода (лет) до 15 лет
Огнестойкость Провод не распространяет горение, при одиночной прокладке
